863過濾器概述：
863過濾器也叫壓力式纖維束過濾器或彗星過濾器。在循環水系統當中，作為循環水旁濾過濾器使用。也可以替代淺層介質過濾器用作旁路過濾。
863過濾器是一種結構先進、性能優良的壓力式纖維過濾設備。它采用一種新型的束狀軟填料-纖維作為濾元，其濾料直徑可達幾十微米到幾微米，并具有比表面積大，過濾阻力小等優點，解決了粒狀濾料的過濾精度受濾料粒徑限制等問題。微小的濾料直徑，極大的增加了濾料的比表面積和表面自由能，增加了水中雜質顆粒與濾料的接觸機會及濾料的吸附能力，從而提高了過濾效率和截污能力。
863過濾器工作原理：
863過濾器由固定多孔板、纖維束、活動多孔板、布?xì)庋b置等組成。纖維束濾料的一端固定在固定多孔板上，在濾料的另一端設有可改變纖維密度的自助式調節裝置，該裝置上設有防止卡阻的導向部件。
運行時，863過濾器由上部進水，下部出水。此時，在水流的作用下和重力的作用下，自助式纖維密度調節裝置推動纖維濾床向下運行，纖維濾層被壓縮，其堆積密度沿水流方向逐漸變大，使濾層沿水流動方向的孔隙度由大逐漸變小，相應濾層孔隙直徑和孔隙逐漸減小，從而形成了一個特別理想的變孔隙深層過濾狀態。其過濾過程既有橫向深層過濾，也有縱向深層過濾，從而有效地提高了過濾精度。
當濾層被污染需清洗再生時，清洗水沿反方向通過纖維濾床，在反洗水流和清洗空氣的作用下，自助式纖維密度調節裝置帶動纖維濾床向上運動，使纖維濾料向上伸展，達到松散狀態，通過氣水混合清洗技術，在氣泡聚散和水力沖洗過程中，纖維濾料縱向處于不斷抖動狀態，由此使得纖維濾料清洗的徹底，從而達到理想的清洗。
863過濾器特點：
1、過濾效率高：濾料單絲直徑可達幾十微米到幾微米，具有大的比表面積，對水中懸浮物的去除率可接近90%，經良好混凝處理的水：
(1)懸浮物含量為20mg/L時，過濾出水懸浮物可達2mg/L以下；
(2)粒徑大于5μm的懸浮物，去除率達90-95%。
863過濾器對細.菌、病毒、大分子有機物、膠體、鐵等雜質去除作用。
2、無級變空隙濾層：過濾時自動形成沿水流方向?yàn)V床的孔隙度逐漸減小的無級變空隙層態，無需像顆粒濾料那樣進行人工級配。
3、性能穩定，使用時間長：
(1)纖維絲經過改性處理，性能不衰減，具有很強的化學穩定性，濾料的使用時間一般可達5-10年；
(2)863過濾器具有足夠的化學穩定性，濾水時無有害成分溶出，聚丙烯纖維絲性能質地輕、強度高、彈性好、耐磨損、耐腐蝕、不吸水。
4、結構合理：浮板無卡阻：導向裝置，能保證浮板不會出現偏斜卡阻現象；自動調整濾層密實度：濾層密度自動匹配工藝過程，不需動力；濾料清洗時放松，且可采用高強度空氣進行擦洗，清洗徹底，濾層不板結
5、過濾速度快：863過濾器設計濾速為30m/h，在25-35m/h的濾速范圍內均可保證良好的過濾。
6、截污容量大：一般為5-15kg/m3濾材，是傳統過濾器的2-3倍。
7、占地面積小：制造相同的水量，占地為傳統過濾器的1/3-1/8。
8、噸水造價低：制取相同的水量，造價低于傳統過濾器。
9、自耗水量低：863過濾器為周期制水量的1-3%，一般情況下可用原水進行反洗。
863過濾器參數表:
規格 | 簡體內徑 | 過濾面積（m3） | 工作壓力Mpa | 工作溫度（°C） | 進風口尺寸DN1（mm） | 進出口尺寸 | |||
DN2 | DN3 | DN4 | DN5 | ||||||
500 | 500 | 0.2 | ≤ 0.35 | 0-55 | 25 | 50 | 50 | 50 | 50 |
800 | 800 | 0.5 | ≤ 0.35 | 0-55 | 65 | 65 | 80 | 65 | 65 |
1200 | 1200 | 1.13 | ≤ 0.35 | 0-55 | 80 | 100 | 125 | 100 | 100 |
1600 | 1600 | 2.01 | ≤ 0.35 | 0-55 | 100 | 150 | 200 | 150 | 150 |
2000 | 2000 | 3.14 | ≤ 0.35 | 0-55 | 125 | 200 | 200 | 200 | 200 |
規格 | 總高H(mm) | 反洗出口H1(mm) | 進出水口H2(mm) | 進風口H(mm) | 地腳螺栓 | 自重 | 運行重量 | |
S | n-M×L | |||||||
500 | 2160 | 1400 | 1000 | 480 | 3-M16×280 | 224 | 580 | |
800 | 3600 | 1500 | 1100 | 700 | 660 | 3-M16×280 | 627 | 2200 |
1200 | 3800 | 1500 | 1100 | 920 | 1080 | 3-M20×280 | 1346 | 4800 |
1600 | 4250 | 1700 | 1200 | 1020 | 1300 | 4-M24-350 | 2306 | 10900 |
2000 | 4900 | 1700 | 1200 | 1400 | 1500 | 4-M30-350 | 3530 | 15200 |
注：法蘭連接尺寸按GB9119.8-88（PN1.6Mpa選用）
配套設備：原水泵、羅茨鼓風機、加藥系統
配套設備性能參數及選用范圍參數表：
規格 | 原水泵 | 羅茨鼓風機 | 加藥系統 | ||||||
流量（m3/h） | 揚程 | 電動功率 | 升壓（KPa） | 流量（m3/min） | 電機功率 | 加藥箱（L） | 流量計測量范圍（L/H） | 其它配件 | |
500 | 8-12 | 20-30 | 2.2 | 49 | 0.48-1 | 1.1 | 40 | 1-10 | ~ |
800 | 20-40 | 25-35 | 5.5-7.5 | 58.8 | 2.1-2.5 | 5.5 | 200 | 1-10 | ~ |
1200 | 40-100 | 25-35 | 7.5-11 | 58.8 | 3.8-5.0 | 7.5-11 | 200 | 2.5-25 | ~ |
1600 | 100-150 | 25-35 | 11-22 | 58.8 | 6.8-9.0 | 11-15 | 500 | 4-40 | ~ |
2000 | 150-250 | 25-35 | 22-45 | 58.8 | 10.5-14.0 | 18.5-22 | 500 | 6-60 | ~ |
注：流量計測量范圍是根據聚合氯化鋁（PAC）的投加量來定的，符號“~”表示隨工程需要而定。
863過濾器適用范圍：
863過濾器用于：生產與制造自來水、飲用水、純凈水、高純水、工業用水、游泳池水處理、水族館水循環、水上樂園、人造景觀、淡水養殖、工業冷卻水、空調冷卻水、冷卻系統補充水、冷卻系統旁濾水凈化、雜水回用等的直接處理。

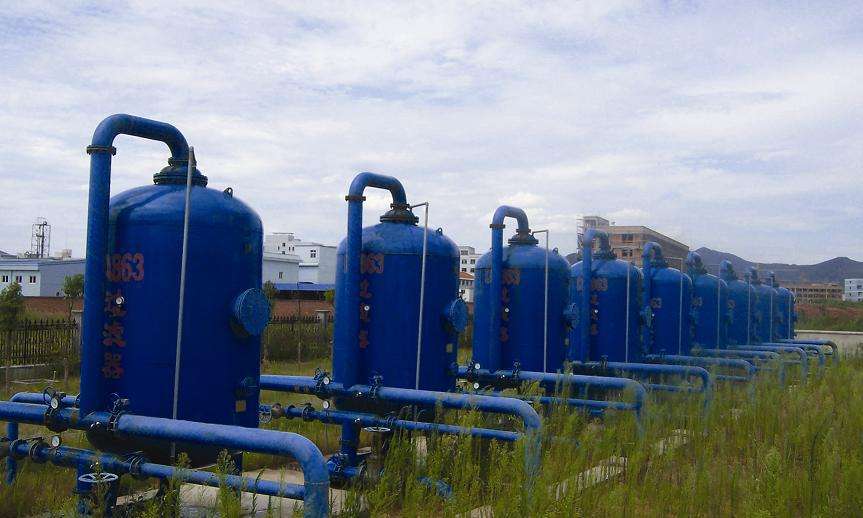

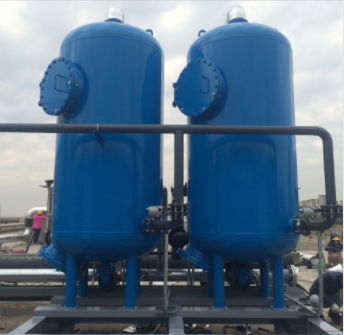

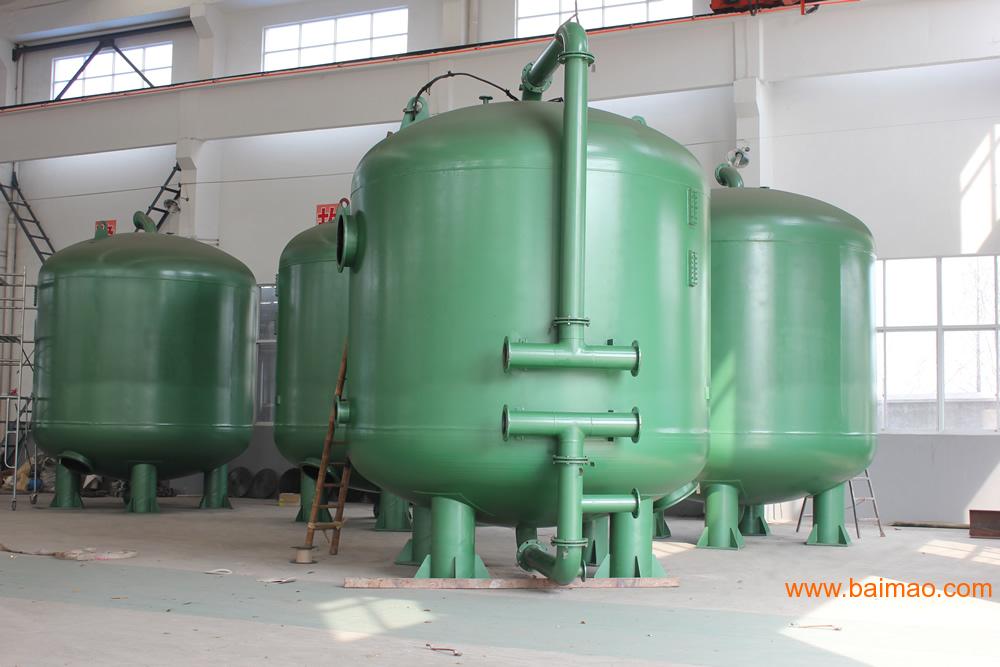

863過濾器現場應用圖：
863過濾器技術參數：
處理 | 工作環境參數 | 運行參數 |
進水懸浮物：＜50mg/L 出水懸浮物：＜5mg/L | 工作溫度：5-60℃（特殊溫度可定做） | 工作方式：壓力式 |
進水懸浮物：＜20mg/L 出水懸浮物：＜2mg/L | 工作壓力：≤0.6MPa | 運行方式：水流自上而下 |
截污容量：5-15Kg/m3（濾料） | 進水水壓：≥0.04MPa | 過濾速度：25-35m/h |
反沖洗進水水壓：≥0.15 MPa | 運行周期：視入水濁度而定，不小于8h | |
進出口壓差：≤0.05MPa | 反洗方式：氣水結合 | |
反洗耗水：1-3% | ||
水洗強度：4-15l/s·m2 | ||
空氣壓力：0.05-0.1MPa（可選用羅茨風機或無油空壓機） | ||
空氣強度：40-60 L/m2·s | ||
反洗歷時：20-50min（視截污容量而定） |
863過濾器型號一覽表:
型號 | 罐體尺寸φ×H （mm） | 處理流量（m3/h） | 重量 | 運行重量 |
PD-863-400 | φ400×2330 | ~3.7 | 0.31 | 0.45 |
PD-863-600 | φ600×2590 | ~8 | 0.52 | 1.07 |
PD-863-800 | φ800×3028 | ~15 | 1.11 | 2.10 |
PD-863-1000 | φ1000×3840 | ~20 | 1.52 | 3.56 |
PD-863-1200 | φ1200×4250 | ~30 | 1.81 | 4.06 |
PD-863-1500 | φ1500×4595 | ~52 | 2.98 | 9.30 |
PD-863-1600 | φ1600×4595 | ~60 | 3.10 | 11.32 |
PD-863-1800 | φ1800×4655 | ~76 | 3.80 | 13.79 |
PD-863-2000 | φ2000×4655 | ~90 | 4.80 | 15.86 |
PD-863-2200 | φ2200×4655 | ~113 | 5.60 | 18.20 |
PD-863-2400 | φ2400×4655 | ~130 | 6.50 | 23.68 |
PD-863-2500 | φ2500×4751 | ~147 | 7.91 | 28.80 |
PD-863-2600 | φ2600×4850 | ~160 | 8.64 | 31.57 |
PD-863-2800 | φ2800×4950 | ~180 | 9.32 | 35.56 |
PD-863-3000 | φ3000×5110 | ~210 | 10.49 | 40.73 |
PD-863-3200 | φ3200×5620 | ~241 | 12.54 | 47.78 |
PD-863-3600 | φ3600×5750 | ~305 | 15.54 | 55.99 |
表格內數據僅作參考：
863過濾器系統工藝流程圖：
863過濾器安裝示意圖：
863過濾器型號說明：
