高粘度液體反沖洗過濾器概述：

高粘度液體反沖洗過濾器又名伯努利反沖洗過濾器，是自清洗過濾器的一種，自清洗過濾器還包括吸允式自清洗過濾器（又名吸吮式自清洗過濾器）、自動刷式過濾器、自動P型反沖洗過濾器、工業用水自清洗過濾器或工業用水自動反沖洗過濾器。

高粘度液體反沖洗過濾器作用

高粘度液體反沖洗過濾器可濾去水中的各種機械雜質，確保系統設備的可靠運行，作為供水系統、工藝水系統及工業冷卻水系統的預處理

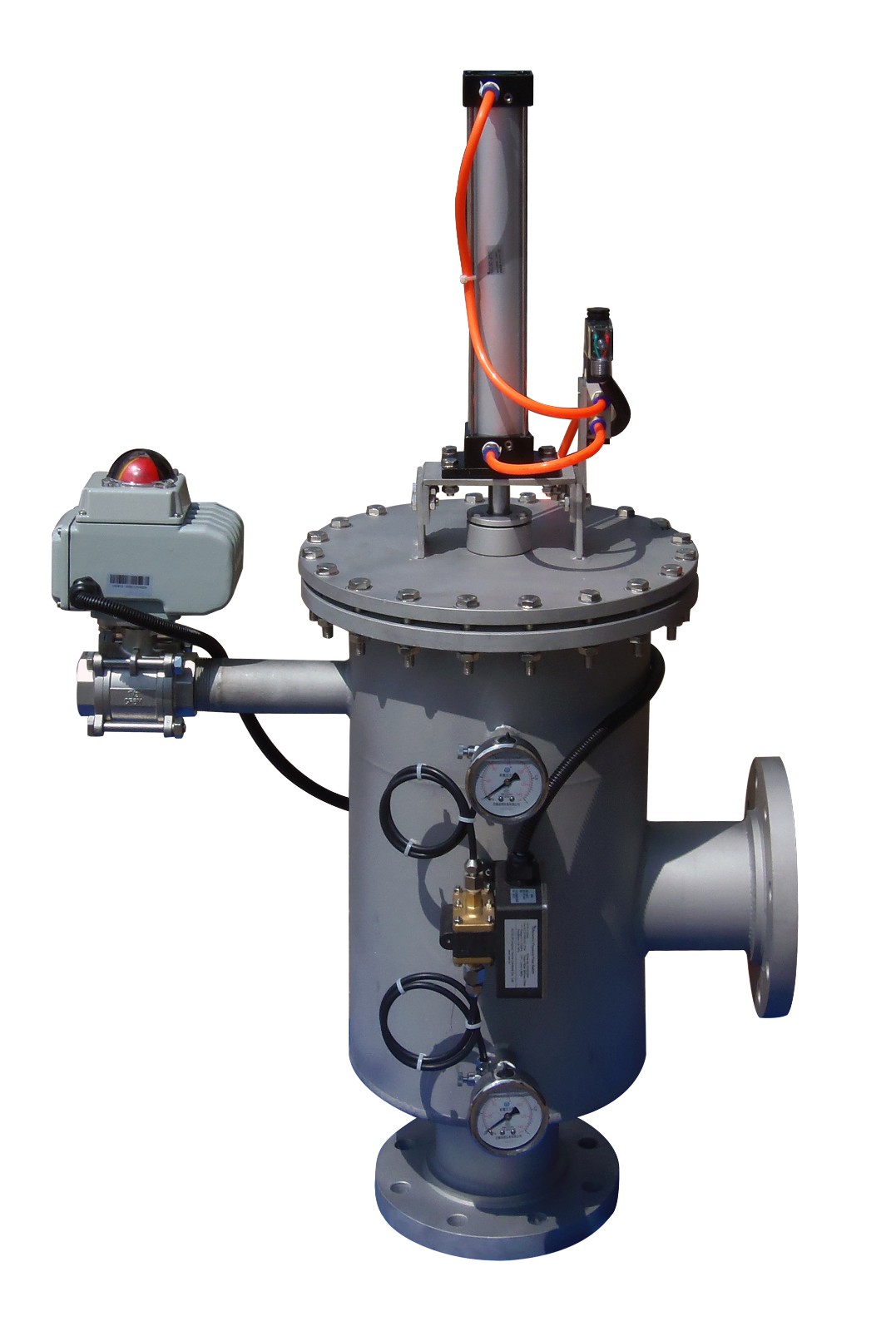

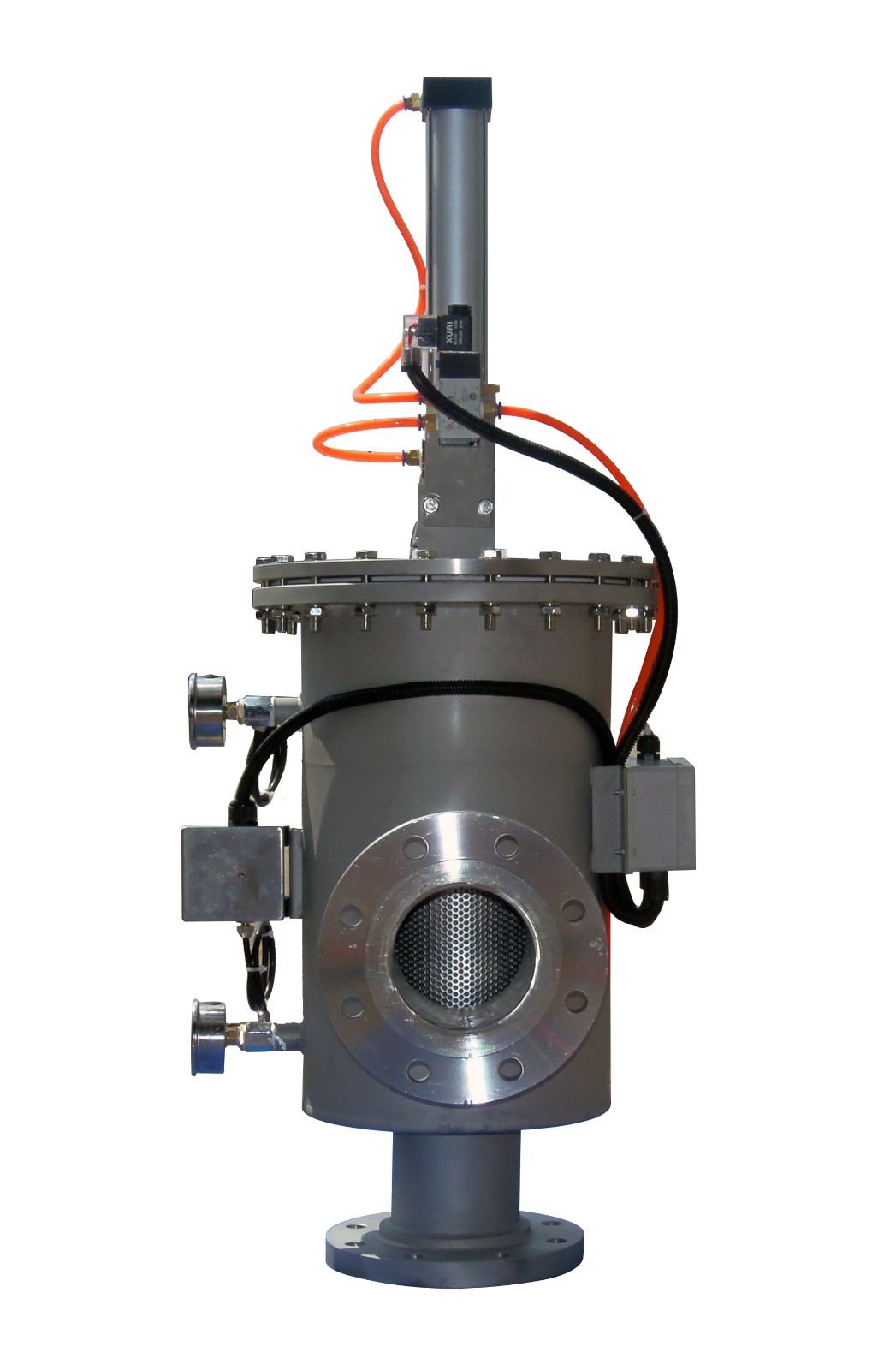

高粘度液體反沖洗過濾器外形圖

高粘度液體反沖洗過濾器工作原理：

過濾狀態:液體從高粘度液體反沖洗過濾器進口注入，自上向下流動，透過濾元內表面流向出口；當濾元素表面收集到一定雜質時，定時或按設定壓差開始執行清洗程序。

清洗狀態：氣缸驅動清洗盤直線動行，此部分雜質隨下行液體透過清洗盤落入收集室，重復清洗數次到濾元清潔。

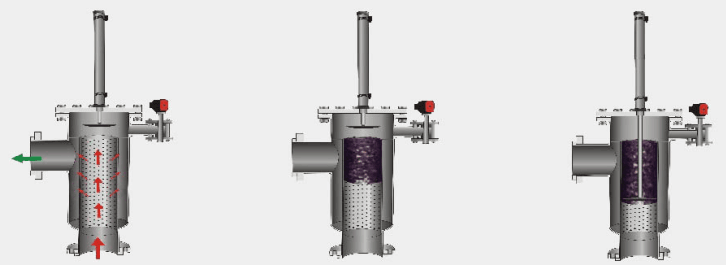

圖一：正常運行時：排污閥門關閉， 清洗裝置在濾網內保持不動

圖二：一次沖洗階段：排污閥門打開，大顆粒雜質濾出，此時由時間控制器和壓差控制器控制。

圖三：二次沖洗階段：清洗裝置在濾網處上下移動，從而去除顆粒雜質，并排出腔體外。

高粘度液體反沖洗過濾器控制方式

高粘度液體反沖洗過濾器的清洗有兩種控制方式：自動控制和手動控制。

自動控制：自動控制有定時和壓差兩個方式。在過濾時間定時器上設定過濾時間，當過濾時間到，啟動排污，排污時間由排污時間定時器設定；同時控制系統實時將系統壓差與用戶設定的壓差相比較，當系統壓差達到設定壓差時，過濾器也進行清洗排污，排污時間由排污時間定時器設定。排污結束，停止清洗，系統恢復到其初始狀態，為下一個過濾工序作好準備。

手動控制：將操作面板上的手動/自動選擇開關撥到手動位置，過濾器進行排污。用戶可根據需要選擇兩種控制方式，具體操作見后面的操作部分。

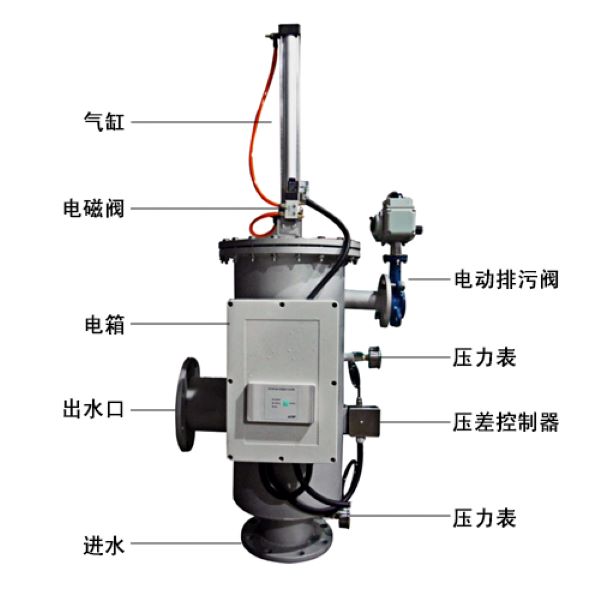

高粘度液體反沖洗過濾器結構圖

高粘度液體反沖洗過濾器規格參數

適用液體：水及粘性液體（<30000cps）,雜質量<1000ppm
過濾精度（微米）：100-3000
標準設計壓力等級：1.0Mpa,更高壓力可以定制
清洗壓差：0.05-0.08Mpa
驅動裝置：氣缸

壓損曲線圖

高粘度液體反沖洗過濾器特點：

1.直線往復式剝除，直接將雜質剝離濾元表面

2.結構簡約，易于打開清理維護

3.在線連接過濾，自動運行，終結繁重的濾元更換清洗工作

4.不產生一次性拋棄的過濾耗材，節約耗材成本及環保處理成本

5.過濾壓損極小，流量穩定，節省管路能耗，利于工藝連續穩定

6.密閉過濾，防止危險性物料泄漏，有利于生產

7.排放廢液雜質濃度高并可回收，避免物料的損失

8.多種模塊組合及強大的自動化模式可選，滿足各種過濾應用要求

9.選用組件，極高可靠性，極少需要維護，低動行成本

高粘度液體反沖洗過濾器應用范圍：

1、采暖系統中供暖，供熱的熱水循環系統。

2、中.央空調、冷水機組、制冷機的冷卻和冷凍循環水系統。

3、 工業及民用冷卻水，工藝冷卻循環水系統。

4、 利用地熱水進行洗浴，采暖的循環系統等。

5、用來保護冷卻設備、熱交換裝置、空調器、鍋爐等。

6、該設備適用行業面廣，包括建筑、化工、電力、冶金、橡膠、造紙、輕紡、煤炭、食品等行業。

高粘度液體反沖洗過濾器安裝示意圖

制作工藝

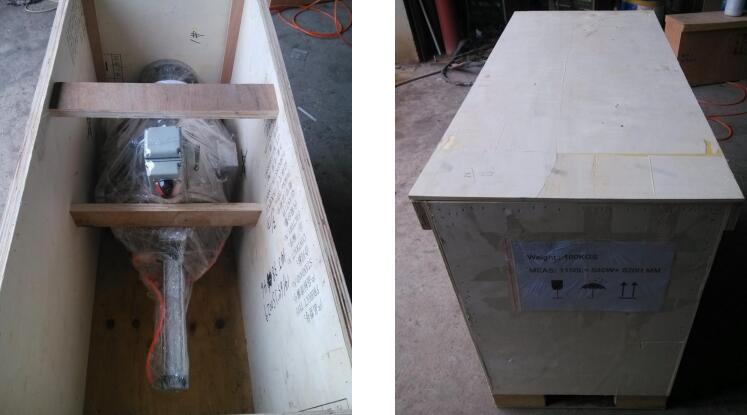

高粘度液體反沖洗過濾器出貨包裝圖
