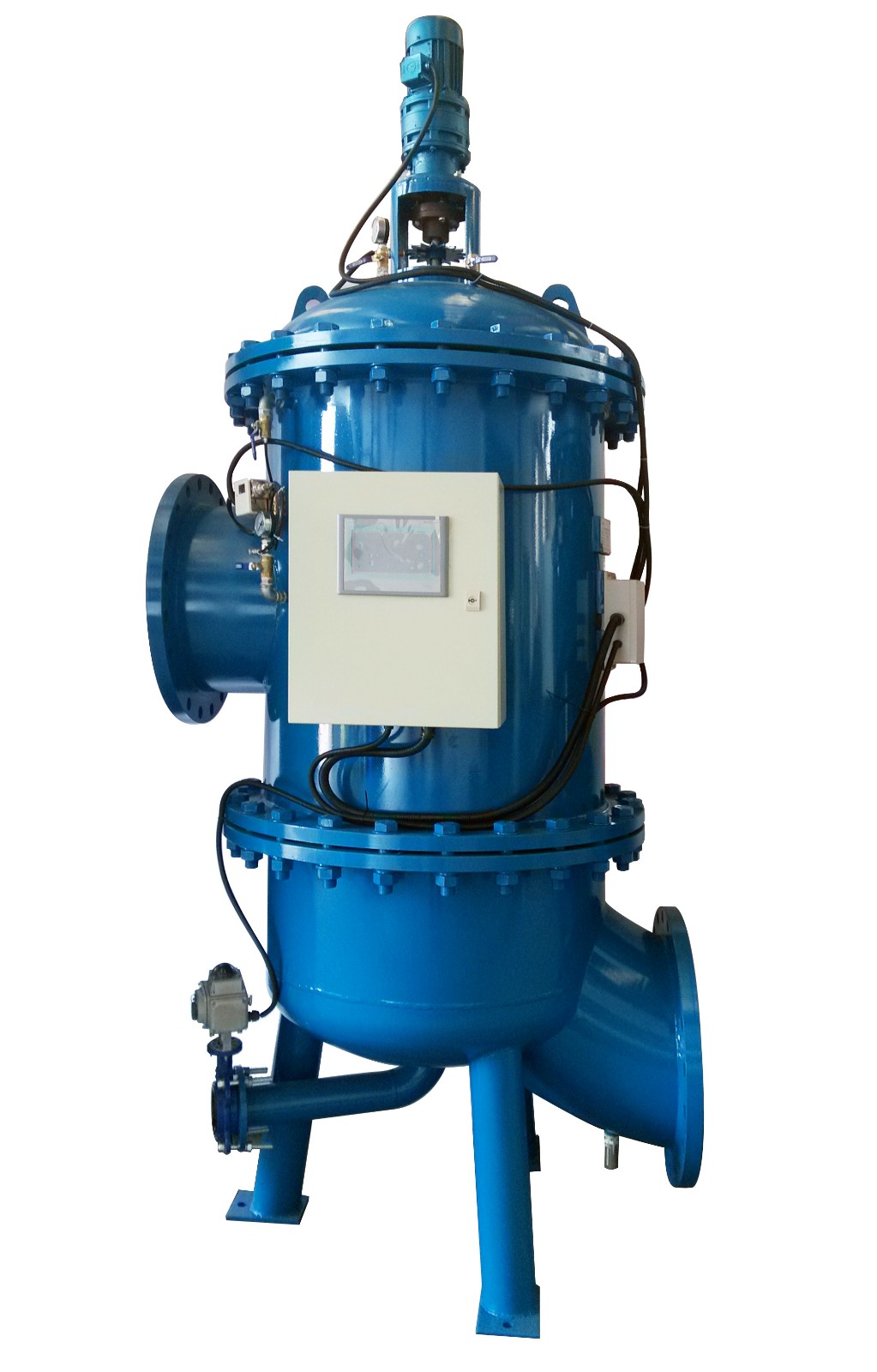

工業用水自動反沖洗過濾器概述：

工業用水自動反沖洗過濾器又名自動反沖洗過濾器，工業用水自清洗過濾器，自清洗過濾器，自動精密反沖洗過濾器。是自清洗過濾器的一種，自清洗過濾器還包括全自動刷式過濾器、自動P型反沖洗過濾器、高粘度液體反沖洗過濾器、 吸允式自清洗過濾器（又名吸吮式自清洗過濾器）。

工業用水自動反沖洗過濾器具有普通網式自清洗過濾器的突出優勢，采用極其堅固耐用的縫隙型濾元，表面縫隙高度均一，單機超大過濾面積。能夠濾除各種水及低粘度液體（如機加工冷卻劑）中的固體顆粒雜質，以滿足系統運行及下道工藝對液體潔凈度的要求，也可用于保護下游關鍵設備免于顆粒堵塞、磨損或結垢，提高關鍵設備運行效率。工業用水自動反沖洗過濾器能夠自動在線連續過濾，減少了停機成本、維護成本和人力成本，是水及水性液體過濾的先進解決方案。

工作原理：

待過濾的含有目標懸浮顆粒的水（介質）由進水口進入反沖洗過濾器，經進水腔分配到各個濾芯內，大于過濾精度要求的目標懸浮顆粒被截留在濾芯的內表面，符合要求的合格水經過濾芯濾層，匯集在上下隔板間的出水腔，由筒體的出水口流出。

隨著過濾時間的延長，被截留在濾芯的內表面的目標懸浮顆粒也逐漸增加，濾芯逐漸被堵塞，導致濾芯內外兩側的壓差逐漸上升。當達到設定的過濾時間或設定的壓差值時，控制器發出反沖洗指令，控制排污閥的開啟和關閉，利用系統的自身壓力實現過濾器內濾芯的逐個反沖洗，將濾芯的截留物排出過濾器外，從而恢復濾芯的過濾功能到初始完好狀態。

工業用水自動反沖洗過濾器中濾芯在筒體內是圓周均布的。過濾器的分度機構能有效地保證封盤和吸盤同時逐個封住濾芯的兩頭，濾芯逐個被反沖洗干凈，并完成一圈所有濾芯的反沖洗，由于本設計已保證待過濾的含有固體懸浮顆粒的水（介質）,只能經過濾芯過濾后才能進入出水口，從而有效地保證了過濾質量。過濾器更換不同的能滿足反沖洗要求的濾芯，就能適應各種精度的過濾要求。

反沖洗過濾如下：

1、齒輪馬達通過中間軸驅動沖洗臂轉動，由定位開關控制沖洗臂的轉動角度，使之與被清潔濾芯對正。

2、排污閥開啟，使被清洗濾芯外側（清潔側）與排污口之間形成壓力差。

3、在壓力差的作用下，清潔側液流從被清洗濾芯的外側流向內側，進行反沖洗，聚積在濾芯內側的污染物被沖掉并通過排污口排出過濾器。

4、每個濾芯的反沖洗時間已設定為1.5秒，當達到反沖洗設定時間后，排污閥關閉，該濾芯的反沖洗過程結束，齒輪馬達再次驅動沖洗臂轉動，對下一個濾芯進行反沖洗，排污閥再次開啟，以此類推對每個濾芯進行反沖洗。

5、濾芯清洗完成后，沖洗臂在零位開關的控制下回到原始位置，一個反沖洗周期結束。由于反沖洗是一個濾芯一個濾芯的沖洗過程，因此在反沖洗過程中，過濾器仍能保持連續的過濾狀態。

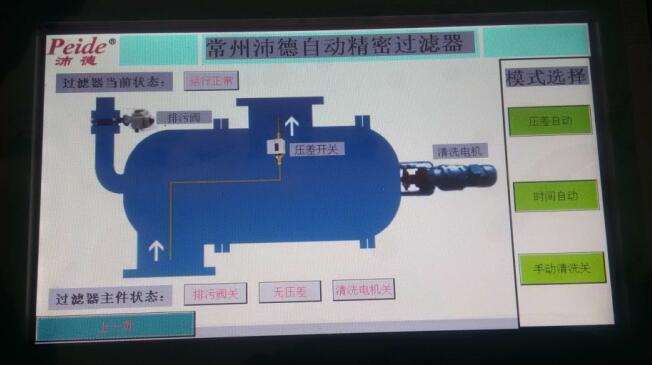

反沖洗過程設定：

壓差設定：過濾器上壓差表設有兩個壓差發訊點，用于過濾器壓差設定。其中一個發訊點設定過濾器的反沖洗過程；另一個發訊點用于監視過濾器的工作狀態，供用戶選用，并可接到遠程控制室。

時間設定：過濾器控制箱內設有時間設定裝置，可根據用戶要求設定過濾器反沖洗過程的間隔時間。

壓差設定和時間設定為自動反沖洗設定過程，兩種設定同時存在時壓差設定優先。

手動啟動：除壓差設定和時間設定自動反沖洗過程外，還可以按TEST鍵手動反沖洗過程，供調試檢修時使用

定位功能：

減速電機驅動轉軸上安裝有定位盤及清洗轉臂，定位盤上的每個定位孔分布與每根濾元對應，清洗轉臂與其中一個孔定位對應，定位孔到達定位傳感器感應通道時，定位傳感器輸出信號使電機停止轉動，清洗轉臂已對準一支濾元，反沖洗閥打開數秒后關閉，清洗完成，電機繼續運轉，下一個定位孔再次將定位傳感器導通，電機停止后清洗下一支濾元。

工業用水自動反沖洗過濾器功能：

1.濾除水中細.菌、膠體、懸浮物等大分子物質

2.截留水中大的顆粒物及雜質

3.減少水的SDI值

濾除各種水及低粘度液體（如機加工冷卻劑）中的固體顆粒雜質，以滿足系統運行及下道工藝對液體潔凈度的要求，也可用于保護下游關鍵設備免于顆粒堵塞、磨損或結垢，提高關鍵設備運行效率。

過濾管道中的雜質和污垢，保持系統內水質的潔凈，減少阻力，保護設備

工業用水自動反沖洗過濾器結構特點：

工業用水自動反沖洗過濾器為立式圓筒型結構，設有壓差控制儀表，頂部為反沖洗驅動裝置及附加光電定位系統，筒體內分為上下兩部分，上部安裝不銹鋼過濾元件，下部安裝排污吸盤及排污管，濁水經過濾器入口由下而上經過濾元件從出口管流出清水供給客戶。過濾雜物，濾渣在進行反沖洗時經吸盤及排污管，通過排污閥自動排出。

所配的過濾元件，采用不銹鋼制造而成，過濾精度在1.0mm以下采用由梯形截面不銹鋼絲纏繞焊接在多棱骨架上制成。每相鄰兩根絲之間形成過濾縫隙，形成一個面向水流方向的V形區，以收集大于縫隙的顆粒。V型區還提供了適當?shù)尼尫沤嵌龋阌诜礇_洗時將濾渣順利排出。過濾精度在1.0mm以上的根據用戶水處理要求可采用多種形式過濾元件。

沛德工業用水自動反沖洗過濾器特點：

工業用水自動反沖洗過濾器優勢：

1、在線反沖：在系統不停止運行的前提下,能利用系統自身的壓力進行各個過濾單元逐個反沖洗，反沖洗時處理流量基本不變。

2、過濾：根據用戶的工況和過濾精度選配濾芯。

3、徹底反沖：通過系統自身壓力及結構特點，在反洗時能將過濾孔隙沖開，達到了其他過濾器無法達到的清洗。

4、濾芯承壓能力大：過濾時水流由濾芯正中向外流動，故濾芯能承載較高壓力負荷。

5、空載阻力小、反沖洗耗水量少: 水的流向暢通,阻力小，當待過濾水的目標懸浮物濃度≤20mg/L時，反洗耗水量占濾水量的百分比≯1%。

6、運行可靠，維護簡單：由于主軸的密封能自動補償，長時間運行不會泄漏，一般不需日常維護，不需專用工具，零部件少。

7、標準化程度高：可根據不同工況，過濾精度、處理流量、自動化要求程度挑選某一規格產品；通過適當變更筒體有關參數能適應用戶對流量和過濾精度的不同要求。

8、安裝簡便、占地省：與管路進行法蘭連接，無其他附屬設備，處理量大，體積小，占地少。

9、濾芯使用時間長：采用特殊結構的濾芯，強度大、耐腐蝕，無機械清洗對濾芯的機械磨損,濾芯可再生，使用時間長。

10、過濾面積大：過濾器內配有多組濾芯，利用了過濾空間，顯著縮小了過濾器體積。

適用范圍：

適用于液體中特別是有毒介質中固體懸浮顆粒的分離。

可廣泛應用于水處理、冶金、石油、化工、電力、輕工、食品、醫藥、紡織、造紙等行業，生活用水、生產工藝給水、過濾超濾、反滲透、軟化、離子交換等預處理、油田回注水、循環冷卻水、中水回用、地下水、地表水除濁凈化、鍋爐回水、景觀水、市政、綠地噴灑、農業噴灌、高爾夫球場用水過濾。尤其在鋼鐵行業的煉鐵、軋鋼、爐轉、無縫鋼管等生產場所，需生產用水循環使用的場合。

工業循環用水過濾：在對水質有一定要求的設備。如：冷卻塔、軋機、連鑄機、拋光、水泵、電磁閥、離子交換器、噴霧器、熱交換器或供排水管路上使用，可過濾掉水中雜質，避免管路、噴嘴等零部件堵塞

灌溉：尤其適用于高流量、雜質含量高的水源，農業灌溉、噴灌、公園、高爾夫球場、草皮澆灌等。

過濾精度對照表：

工業用水自動反沖洗過濾器規格參數：

壓損曲線圖：

工業用水自動反沖洗過濾器驅動形式：

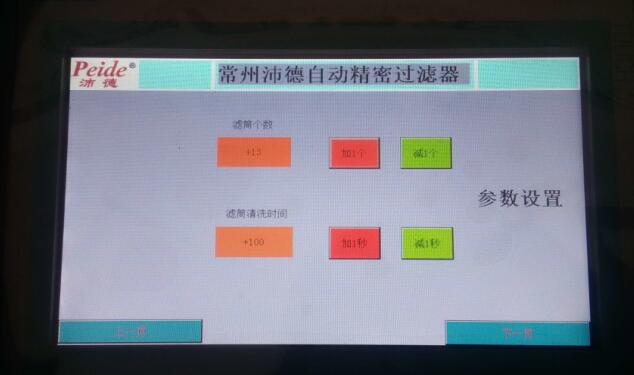

工業用水自動反沖洗過濾器控制參數設定：

反沖洗過程的壓差設定值為0-1.6bar可調，設定值（出廠時設定為0.5Bar）控制過濾器反沖洗過程的啟動，可根據用戶需要設定并將壓差信號發送到遠程控制室，對過濾器的工作狀況進行監控。

時間設定（EPT、EU和PTZ）值為45min-47.25h可調。

單個濾芯的反沖洗時間

EPT控制型式： 1.5秒（出廠設定）

PT、PTZ控制型式： 1.5秒（出廠設定）

工業用水自動反沖洗過濾器壓差調節方法

打開壓差控制器蓋撥動調節齒輪根據壓差指示調節壓差大小

工業用水自動反沖洗過濾器內部結構圖：

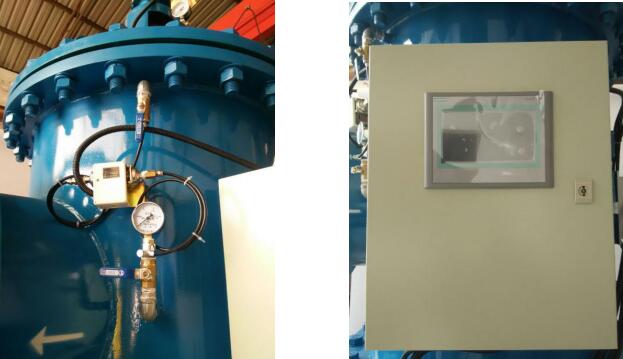

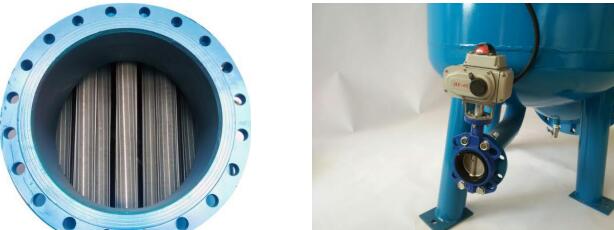

工業用水自動反沖洗過濾器細節圖：

工業用水自動反沖洗過濾器安裝示意圖：

工業用水自動反沖洗過濾器安裝注意事項：

1、150毫米厚度混凝土硬地面，預埋孔深度約250mm，待設備就位后灌注混凝土，24h后將底腳螺栓旋緊。

2、控制箱內接入三相380V/50Hz電源。設備進口裝進水閥門，出口裝出水閥門和止回閥門，旁通管路上裝旁通

3、以方便維修，排污管路接到排污總管上，設備周圍留約0.8米操作維修空間。

4、為方便運輸，電箱和設備是分開的，電箱和設備本體編號對應，在現場將電箱安裝在座子上，將連線按電線頭部標號對應連接到電箱內和接線盒內。

工業用水自動反沖洗過濾器使用注意事項：

1、按要求設定壓差值（一般設為0.05MPa），電源接通。

2、剛開始使用時，打開進口閥門和出口，關閉旁通閥，打開設備頂部排氣閥，待排氣閥有水出來后關閉排氣閥，設備開始正常過濾。

3、當進出水壓差達到設定壓差值時，減速機就會轉動對濾芯逐個進行反沖洗。

4、每24h對濾芯進行反沖洗1次，可設定清洗時間（見附圖說明）。

5、長時間停用或維修設備時，將進水管下部排空閥門打開，將排氣閥打開，將設備內部水放空，下次使用仍按剛開始使用方法操作。

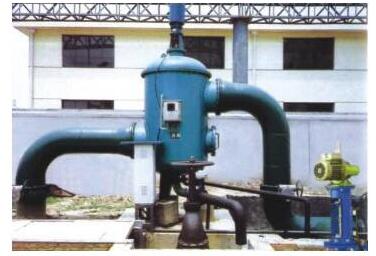

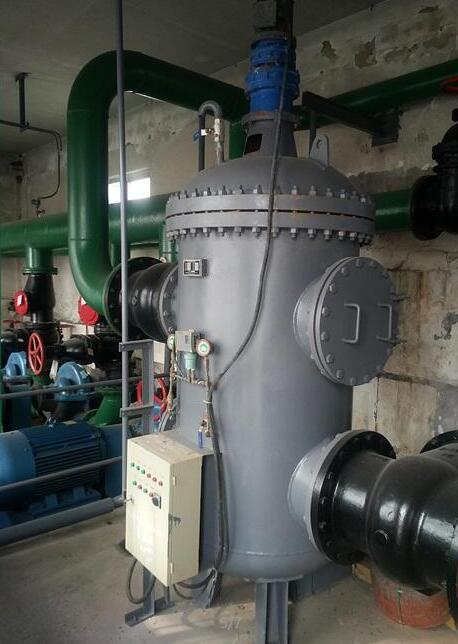

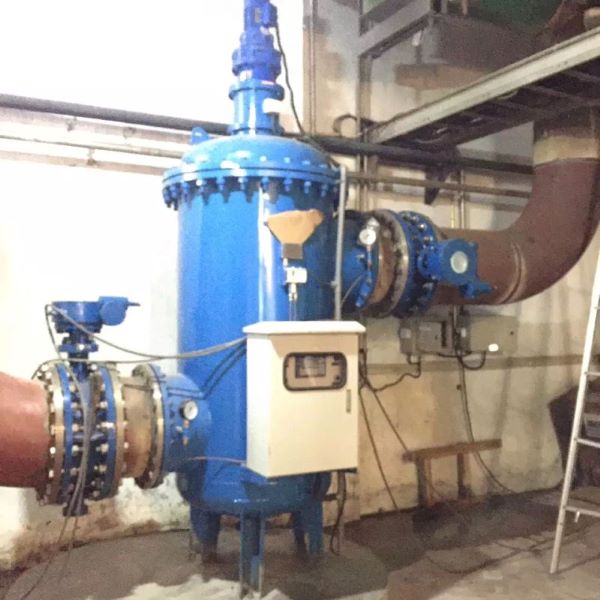

工業用水自動反沖洗過濾器部分案例現場圖：

應用：汽車制造廠循環水處理

客戶：上海金橋某汽車裝配廠

優勢：處理水流量大，穩定可靠

工業用水自動反沖洗過濾器概述：用于車間循環水系統，過濾精度：300μm，處理水量：1800T/H 。

項目概況：公司經營改裝：吉普車、小轎車；加工：汽車摩托車配件；銷售：汽車、汽車配件、摩托車配件、倉儲服務

應用：電廠的循環水過濾

客戶：四川成都華能電廠

優勢：處理水流量大，穩定可靠

工業用水自動反沖洗過濾器概述：用于電廠循環水系統，過濾精度：200μm，處理水量：1320T/H 數量：3臺

項目概況：裝機容量為20萬千瓦，高峰時每年為成都送電12億多度電，為成都送電近200億度。

應用：河水凈化預處理

客戶：廣州某造船公司

優勢：處理水流量大，穩定可靠

工業用水自動反沖洗過濾器概述：用于河水凈化成工業用水的系統，過濾精度：100μm，處理水量：300T/H 數量：5臺項目概況：占地97萬平方，碼頭岸線2800余米，水深6-12米，有室內船臺和造船設備。可建造潛艇、各類戰斗艦艇、軍輔船，各類貨船、工作船、工程船、公務船、出口漁業捕撈加工船，450客位各類鋁質高速船，近海工程項目、鋼構工程、大型港口機械等。
