自動加藥裝置使用說明書


常州沛德水處理設備有限公司為您提供自動加藥裝置使用說明書,詳細為您介紹自動加藥裝置使用說明、結構、維護、安裝、控制柜使用說明以及故障和解決方法,并附上各種根據客戶要求定制的自動加藥裝置的外形圖。歡迎廣大客戶前來我廠考察,24小時咨詢電話:13601525919 吳先生 微信號:cnpeide
目錄
一、概述
二、自動加藥裝置結構說明
三、自動加藥裝置的使用
四、控制柜使用說明
五、自動加藥裝置的維護
六、自動加藥裝置的故障及解決方法
一.自動加藥裝置概述
自動加藥裝置根據客戶的要求分為:?jiǎn)伪脝瓮?nbsp; 雙泵雙桶 三泵三桶 四泵四桶。閉路循環水系統一般采用單泵單桶或雙泵雙桶,開路循環水系統一般采用雙泵雙桶,三泵三桶或四泵四桶,具體是根據客戶的實際情況設置的。自動加藥裝置的包裝一般采用塑料紙或木箱包裝。
在電力、石油、化工、冶金工業、環境工程、水處理等領域中常需要將某種液體連續地注入到另一種液體中成為一種混合液,或者使加入的藥劑與液體中存在的某種組分發生化學反應,以達到預期的工藝要求。
這種自動加藥裝置結構簡單、安裝方便。自動加藥裝置主要由計量箱(藥劑貯罐)、計量泵(加藥泵)、控制系統、連接管閥件等組成。這些設備一般都集中安裝在一個加藥間內,裝置將計量箱、計量泵、控制系統一體化,即安裝在一個底座上。沛德水處理廠完成設備購置、制造、組裝、調試、試運行,用戶只需將組合式自動加藥裝置安放在加藥間后,將計量泵出口與加藥管路、計量箱進出口與進水管等連接好,即可投入運行。
二、自動加藥裝置結構說明
1.自動加藥裝置主要由溶液箱、攪拌器(可選)、計量泵、控制柜、管路、、緩沖器、壓力表、Y型過濾器、液位計、液位傳感器(可選)、電導率(可選)、PH儀(可選)、腐蝕在線監測儀(可選)支架等組成。
2. 自動加藥裝置各部件均集中安裝在一個機架上,緊湊合理的組合成獨立的加藥單元,大大減少了化學設計和現場安裝的工作量和減少占地面積。
3. 溶液箱配有板液位計,可實現就地顯示,并具有低液位停泵保護功能。
4.可實現就地手動調節加藥和自動加藥,各電器、儀表均集中裝配在電器柜內,結構緊湊,投運調試和操作安全方便。
三.自動加藥裝置外形圖

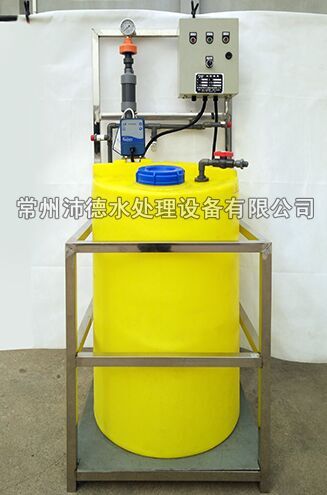

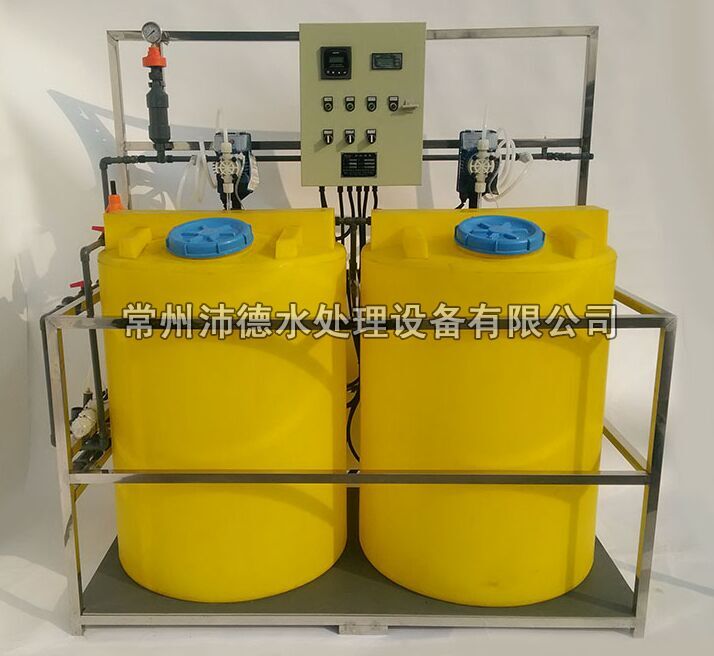

單泵單桶型自動加藥裝置 雙泵雙桶型自動加藥裝置

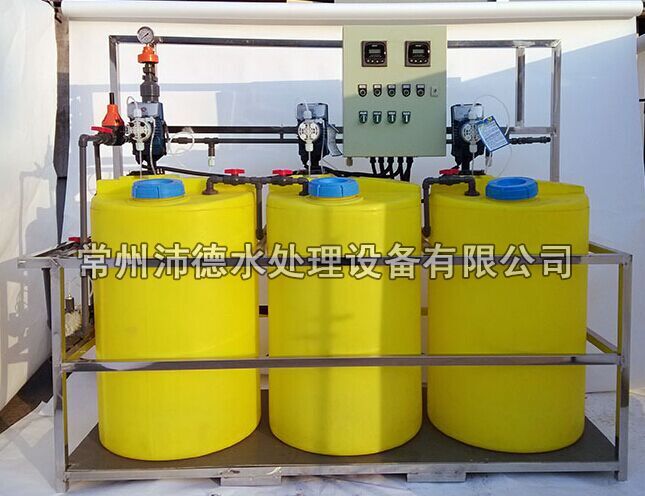

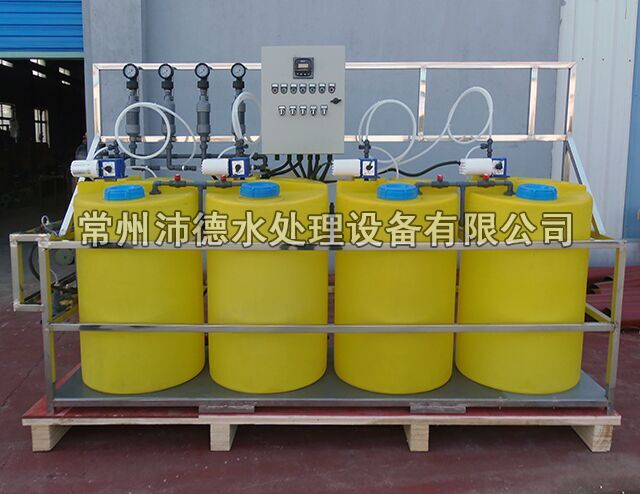

三泵三桶型自動加藥裝置 四泵四桶型自動加藥裝置

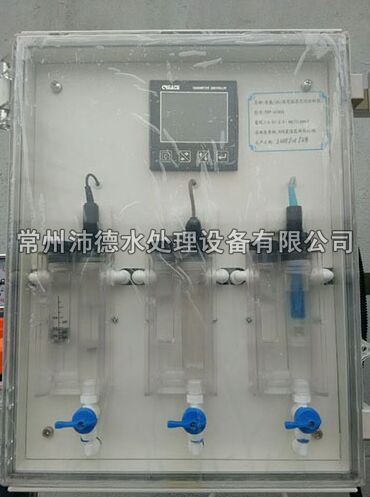

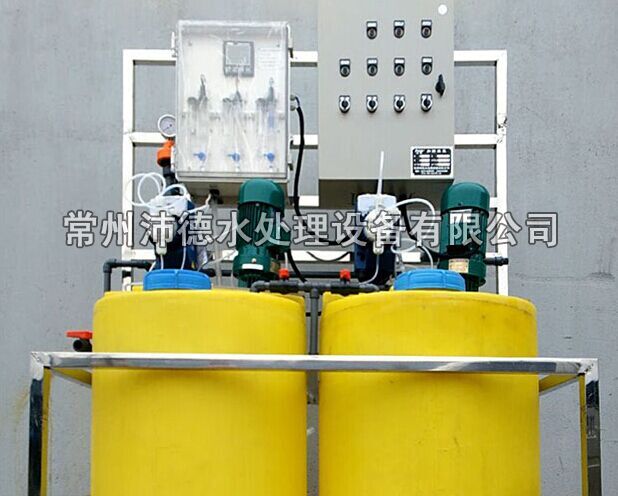

帶余氯自動加藥裝置
四、自動加藥裝置的使用
1.將PH儀旋入PH儀接口,連接加藥裝置各管路,然后檢查每個螺紋接口,加以固緊,以免流體泄漏。
2.連接計量泵的電源:(具體見附件接線端子圖)
(1)打開電控柜接線盒,將符合計量泵電動機要求的三相四線制電源線接入對應的接線端子。
3. 關閉排污閥。
4. 按照所需配制的藥液濃度,根據藥劑的槽容積及藥劑純度,計量出藥量、水量,將藥加入藥液槽,打開給水閥門,加入所需要的水量。
5. 配制溶液:將一定數量的藥劑(固體或液體),倒入溶液箱中,開啟給水閥注水,當液面達到規定液面時停止注水,將計量裝置調至所設要的投藥量,再打開溶液箱截止閥便開始投藥。
6、投加藥劑:開啟加藥系統的閥門,將計量泵加藥量調整到某一數值,啟動計量泵,向加藥點投加藥劑,不斷調整計量泵加藥量,使加藥量滿足工藝要求,若不能滿足,需重新調整 配制藥液濃度。自動加藥裝置配置計量泵,計量泵為正排量形式,可調節沖程。
7.溶液箱中殘存物可通過排污管排出;溶液箱液位可根據液位計。
8.當加藥箱中的藥液低于低液位時,加藥泵自動停止工作。
9.當加藥箱中的藥液PH值大于或者小于某一數值時(其數值參照附件PH儀說明書自行設定),加藥泵自動停止工作。
10. 當電導率大于設定值時(其數值參照附件電導率說明書自行設定),排污閥打開排污直至電導率低于設定值,自動停止。
11. 腐蝕在線監測儀(具體操作見附件腐蝕儀使用說明書)
12. 計量泵(具體操作見計量泵使用說明書)
13. 根據藥品的清潔程度,應定期對溶液箱進行清洗。
五、自動加藥裝置控制柜使用說明
4.1手動控制柜使用說明
自動加藥裝置電柜使用電源為三相四線制,50HZ。
電柜內必須保持干燥,不允許有腐蝕性氣體、液體進入。
各轉換開關切換置“手動關”位,合上柜內電源開關。
自動加藥裝置開機時,旋轉“計量泵”開關位置至“自動”位,其對應的指示燈亮,即啟動機器運行;
自動加藥裝置運行中,如果工作泵出現故障,應及時切斷其電源,關閉相應閥門,啟動備用泵,繼續加藥。
電柜設置了低液位停泵保護功能:當溶液箱液位達到低低液位時,加藥泵自動停止工作。
排污閥:
7.1自動排污:旋轉“排污閥手動關/自動/手動開”至“自動”位,當電導率大于設定值時,排污閥打開排污直至電導率低于設定值,自動停止。
當時間達到設定值,排污閥打開排污一定時間自動停止。
7.2手動排污:當控制箱電導率顯示大于所需值時,手動旋轉“排污閥手動關/自動/手動開”至“手動開”位置,指導控制箱電導率顯示在所需值范圍內,手動旋轉“排污閥手動關/自動/手動開”至“手動關”位置,停止排污。
PH儀:當控制箱PH顯示大于所需值,計量泵停止運轉。
4.2 自動加藥裝置控制柜使用說明
自動加藥裝置控制柜盤面上安裝有“手動關/自動/手動開”的切換開關:當開關切換置“自動開”時,由本體裝置完成手動加藥工作(手動控制方法見4.1)。
六、自動加藥裝置的維護
1. 管路應隨時保持暢通,定時不定時地對裝置各連接部位、過濾器、進料口、出料口等進行檢查,觀察這些部位是否有沉積物質,如發現這些癥狀,應及時加以清理。
2. 定期檢查計量泵進料口是否堵塞,對管線、過濾器定期清洗,以防堵塞。
3. 攪拌裝置,查看攪拌軸是否轉動靈活,葉輪是否扭曲變形,聯軸套是否松動,以免軸扭力過大,消耗攪拌功率,如有損壞應及時更換。
4. 安全閥、壓力表及各管線閥門進行檢查,以免發生泄露事件。
七、自動加藥裝置故障及解決方法
故障 | 原因 | 去除方法 |
出藥口不排放液或額定排量不足 (注:針對于液壓隔膜泵的說明) | 進口管路堵塞或阻力太大 | 疏通進口管路及采取相應措施減少阻力 |
進口管路連接處空氣進入 | 擰緊連接絲扣或密封接口 | |
密封件漏損嚴重 | 擰緊或更換密封件 | |
泵體內管路內有空氣 | 排除空氣 | |
沖程設定不正確 | 重新調節沖程設定 | |
進出口單向閥關閉不嚴 | 檢查閥座、清洗或更換閥球 | |
進出口單向閥處密封墊泄漏 | 檢查密封面或更換密封圈 | |
泵運行速度不對 | 使電源電壓和頻率與泵電機標牌上的數據匹配 | |
吸液管泄漏 | 更換吸液管 | |
液體接近沸點 | 冷卻液體或增加吸液水頭 | |
液體粘度過高 | 減少粘度(如加熱或稀釋液體) | |
計量精度變低 | 同上述各條原因 | 按上述相應方法去除 |
電機轉速不穩 | 穩定電閥頻率及電壓 | |
流量調節機構的調量螺絲磨損或竄出 | 更換磨損件或找出原因去除 | |
傳動減速機振動及噪音 | 泵超負荷運轉 | 減少負荷量 |
填料過緊,發熱摩擦力過大 | 放松或更換填料 | |
蝸桿竄動 | 找出原因進行去除 | |
傳動零件間隙增大 | 找出原因,調整間隙或更換磨損件 |
