一、循環水系統的常見問題
隨著工農業發展，水資源越來越變得珍貴。冷卻水占工業用水主體，提高其重復利用率、循環使用是節水節能的必須手段，但是工業中循環水由于工藝條件所致造成的水質變化所產生的危害如腐蝕、結垢、菌藻、粘泥等問題，不得到解決，則無法進行安全生產，使工藝條件無法滿足，帶來管道堵塞，換熱器穿孔，傳熱系數下降等嚴重的現實問題，致使生產無法正常進行，由此造成的工業損失常以億計。
為了控制循環水的腐蝕、結垢，通常是靠投加一定濃度的緩蝕、阻垢劑來達到目的。要想獲得良好的水處理效果，除選用優良的配方外，關鍵是要將水穩劑的濃度（有效含量）控制在規定的范圍內。目前，國內循環水系統一般多數采用人工定時加藥，通過實驗室分析后取得水中藥劑濃度有效值，以此為依據來調節計量泵的開度；或者通過對現場的排污量和補水量的計算，按一定的比例關系來進行藥劑的投加。
二、解決方案
2.1 傳統加藥方式
傳統的“加藥-測試”方式，是加藥后再去測試試藥劑在循環水的濃度，然后再根據藥劑的濃度去調節加藥泵的開度。這種測試藥劑濃度的方式明顯滯后循環水系統中的當前濃度。
2.2 示蹤加藥方式
我公司提出一種新型的示蹤加藥方式，即“測試－加藥”的加藥方式。這種加藥方式采用實時測試，將測試當前的藥劑濃度與設定的藥劑濃度進行實時進行PID運算，將運算后的結果實時輸出到控制系統，控制系統根據PID運算的結果，做出對加藥泵的流量控制或狀態控制。
三、示蹤加藥裝置介紹
3.1 示蹤加藥裝置工作原理
示蹤加藥裝置由示蹤劑儀表、PH儀表、ORP儀表、電導率儀表、控制系統、無線遠傳系統等部分組成。示蹤加藥裝置工作原理是由示蹤劑儀表測試循環水系統中藥劑的濃度，進行PID運算，然后由控制系統啟動或關閉加藥泵往循環水系統添加藥劑。示蹤加藥裝置功能是使藥劑穩定在一定的濃度范圍，達到保護管道不會結垢或腐蝕的趨勢。循環水系統進行排污或補水時，只要藥劑濃度滿足設定值，加藥泵依然不向系統中投加藥劑，從而節約客戶使用藥劑的成本。
3.2 示蹤加藥裝置適用范圍
石化行業、電力行業及使用大型循環水系統的場合。
四、循環水水質指標測試范圍
藥劑濃度范圍：0~100 PPM
循環水PH范圍：0~14 PH
循環水ORP范圍：-1999~1999 mv
循環水電導率范圍：0~10000 us/cm
循環水濁度范圍：0~40 NTU *
管道腐蝕率范圍：0．001～1．000 mm/a *
支持?jǐn)?shù)據無線遠傳*
支持RS485、RS232 、Modbus和TCP/IP等傳輸協議*
支持上位機系統控制*
注：帶*號為可選項配件，如有疑問請聯系本公司
五、示蹤加藥裝置儀表介紹
SR-100工業在線示蹤劑分析儀是一款全新的示蹤劑分析儀，本表具有高度的高智能化和靈活性，可同時測量示蹤劑劑和溫度，廣泛應用于電力、供水、醫藥、化工、食品等行業，對循環水進行連續測量。
4.1示蹤加藥裝置技術參數
名 稱 | 參 數 |
測量范圍 | 量程： 0～99.9 ppm，分辨率 0.1 ppm TP值： 0～9.99 ppm，分辨率 0.01 ppm 溫 度： 0～50.0 ℃，分辨率 0.1 ℃ |
重復性 | 量程：±0.1 ppm |
電流隔離輸出 | 4～20 mA（負載<500 Ω ） 都可獨立選擇對應的測量參數（350A、TP、OFF） |
輸出電流誤差 | ≤±1%FS |
高低報警 | 220V每一路都可獨立選擇對應的測量參數（350A、TP、OFF） 報警遲滯量，可根據選擇的參數設置 |
工作環境 | 環境溫度 0～60℃ 相對濕度 <85% |
工作電源 | AC：90~265V，功率：≤10W |
防護等級 | IP65 |
安裝方式 | 機架式和掛壁式 |
外形尺寸 | 144（長）×144（寬）×120（深）mm |
開孔尺寸 | 133×133 mm |
儀器重量 | 0.8kg |

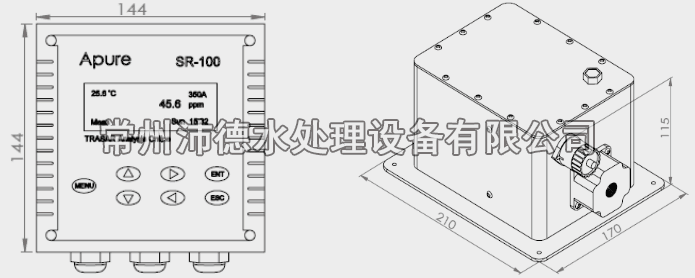

4.2 示蹤加藥裝置外形尺寸圖
六.示蹤加藥裝置配置清單
編號 | 名稱 | 型號 | 數量 | 描述 |
1 | 加藥泵 | MKL603 | 2 | 流量：8L/H 壓力：6BAR |
2 | 加藥箱 | MC-200 | 2 | 材質：PE 容積：200L |
3 | 標定柱 | KX-200 | 2 | 材質：PVC 容積：200ML |
4 | 示蹤儀表 | SR-100 | 1 | 量程：0~100PPM |
5 | PH儀表 | RP-1100 | 1 | 量程：0~14PH |
6 | ORP儀表 | RP-1100 | 1 | 量程：-1999~1999mv |
7 | 電導率儀表 | ES-2110 | 1 | 量程：0~10000us/cm |
8 | 調節閥 | KV-15 | 1 | 范圍：0~100L/H |
9 | 過濾器 | KY-15 | 1 | 材質：PVC 口徑：DN25 |
10 | 無線遠傳（可選） | KSES-02 | 1 | 無線遠傳系統 |
11 | 液位開關 | KL-2M | 2 | 材質：PE，量程：2000mm |
12 | 顯示屏 | HT7A10T | 1 | 10寸 64K真彩屏 |
13 | 采集系統 | CT-3000 | 1 | 10路輸入 16路輸出 |
14 | 控制柜 | KSES-01 | 1 | 1800*800*500 材質：冷軋鋼 |
15 | 管路附件 | KSAD-01 | 1 | 材質：PVC 口徑：DN25 |
16 | 安裝支架 | PDAD-1 | 1 | 材質：不銹鋼，30*30*1.5mm |

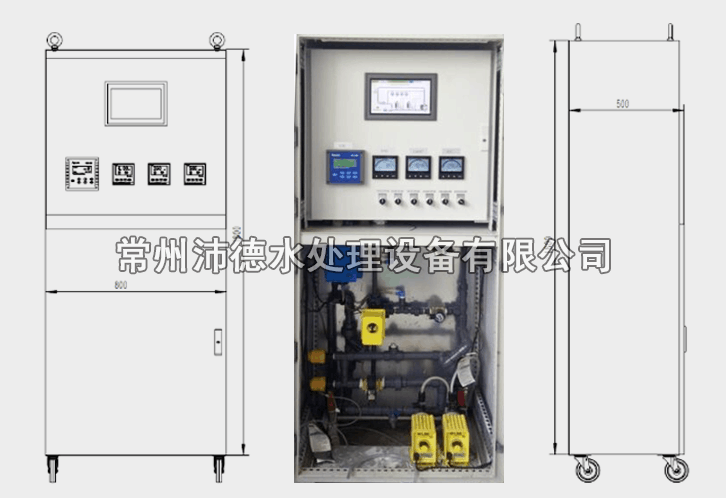

七、示蹤加藥裝置外形尺寸（L×W×H=800mm×500mm×1800mm)

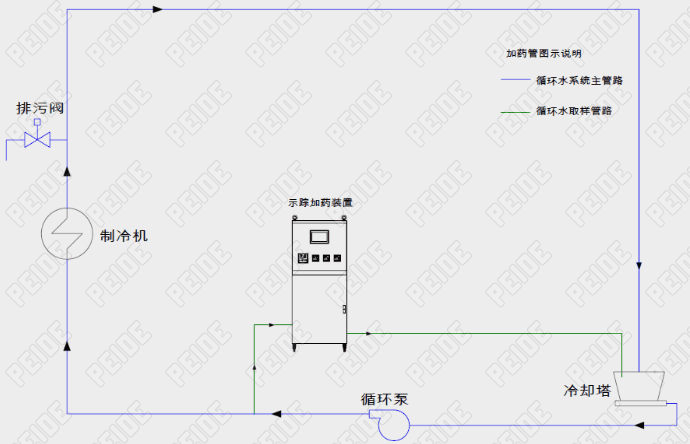

八、循環水系統管道接線圖
