我們發現很多客戶在采購定壓補水裝置的時候不知道該如何選擇隔膜式壓力罐，不清楚隔膜式壓力罐壓力計算和容積計算到底是如何計算的？常壓式隔膜罐又當如何計算？接下來沛德水處理公司為您整理了技術工程師的解答，希望能夠幫到更多的客戶在選型的 時候不再迷茫。如果您有疑問，可撥打工程師24小時電話進行咨詢，吳先生 13601525919

隔膜式壓力罐選型計算

—、隔膜式壓力罐壓力計算

1、安全閥開啟壓力P4：不得使系統內管網和設備承受壓力超過其允許工作壓力。

2、泄水電磁閥開啟壓力P3,宜取0.9P4。

3、補水泵啟動壓力P1系統至高點與補水箱的高度差（米）+3～5米水柱。

4、補水泵停泵壓力P2，宜取P2=0.9P3。

二、隔膜式壓力罐容積計算

氣壓隔膜式壓力罐的容積計算

1、補水泵總小時流量宜為系統總水容量的5%，不得超過10%。

2、氣壓罐的調節容積不宜小于3min的補水泵流量，當采用變頻泵時，補水泵流量可按額定轉速時補水泵流量的1/3-1/4確定。

3、氣壓罐實際總?cè)莘eV≥Vmin=

V—壓力罐實際總?cè)莘e（m3）

Vmin—壓力罐小總?cè)莘e（m3）

Vt—壓力罐的調節容積（m3）

β—容積附加系數，隔膜式氣壓罐取1.05

α=      P1和P2分別為補水泵啟動壓力和停泵壓力（表壓，KPa）應綜合考慮氣壓罐容積和系統的運行工作壓力的因素。

取值：宜取0.65-0.85，必要時可取0.5-0.9。

橡膠隔膜膠囊容積不小于壓力罐調節容積Vt

常壓隔膜式壓力罐的容積計算：

1、補水泵總小時流量宜為系統總水容量的5%，不得超過10%。

2、常壓罐的調節容積不宜小于3min的補水泵流量，當采用變頻泵時，補水泵流量可按額定轉速時補水泵流量的1/3-1/4確定。

3、氣壓罐實際總?cè)莘eV≥Vmin=1.05Vt。

Vt—常壓罐的調節容積。

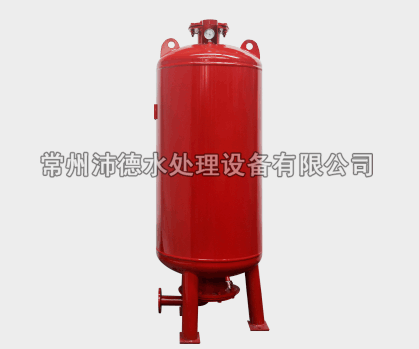

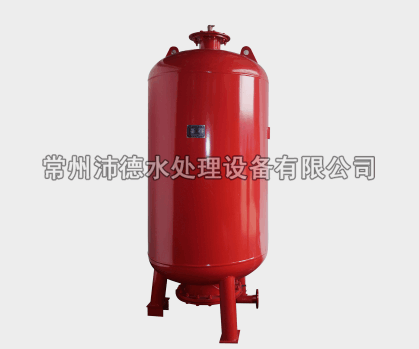

常壓隔膜式壓力罐外形圖                                 氣壓隔膜式壓力罐外形圖

三.隔膜式壓力罐選型計算舉例

已知：1、系統水總?cè)萘?5000升。

      2、循環水泵入口處工作壓力：1.0MPa。

      3、采用氣壓式隔膜式壓力罐。

      4、系統至高點與補水箱調試差45米。

計算：

一、氣壓隔膜式壓力罐

1、安全閥開啟壓力P4=1.0MPa。

2、泄水電磁線開啟壓力P3=0.9 P4=0.9MPa。

3、補水泵啟動壓力P1=45+5=50米水柱=0.5MPa。

4、補水泵停泵壓力P2=0.9P3=0.81MPa。

5、補水泵總小時流量75×5%=3.75（m /h） 取補水泵流量為2m /h，揚程為52米的水泵2臺。

6、調節容積不小于3min補水泵流量。

Vt≥2x3/60=0.1m3=100L

氣壓罐實際總?cè)莘eVt≥Vmin=

                                         =

                                         =375(L)

選擇氣壓罐部容積為400L

有效調節容積為125L

二.常壓隔膜式壓力罐

常壓式計算除罐體總?cè)莘e外其余與氣壓式計算相同。

罐體實際總?cè)莘e V≥Vmin=1.05Vt=1.05×100=105(L)

選擇常壓罐體總?cè)莘e為125L

有效調節容積為115L。
