紫外線殺菌器說明書
2016年02月17日 |
閱讀次數：6207本說明書主要是幫助用戶正確安裝和使用沛德水處理生產的紫外線殺菌器，保障設備處于較佳運行狀態，并延長使用時長。詳細為您介紹紫外線殺菌器的安裝、管路連接、安裝注意事項、安裝示意圖、燈管的安裝順序等，如您想了解紫外線殺菌器通電測試、運行、維護與保養、套管清洗、安裝順序、燈管拆裝、石英套管的清潔替換、常見故障的分析與解決措施、工藝流程等更多詳細內容可聯系沛德水處理工作人員，采購紫外線殺菌器后說明書會隨貨發行。
出廠前所有紫外線殺菌器都已調試好，若您在安裝過程中遇到問題都可電話咨詢，電話不能解決的問題沛德水處理公司工程部會根據現場安裝的實際工作量，選派若干施工人員至現場進行安裝，所有安裝施工人員都有5年以上現場施工經驗，經過培訓。紫外線殺菌器安裝完畢后，施工人員會對所有現場拼裝的紫外線殺菌器進行逐臺、嚴格認真的質量檢驗，每臺紫外線殺菌器安裝完畢后進行單機試運轉，以及整個系統聯合試運行和調試。
一、紫外線殺菌器的安裝
注意：紫外線對細菌有強大的殺傷力，對人體同樣有一定的傷害，人體比較容易受傷的部位是眼睛之眼角膜，因此在時時候都不可用眼睛直視點亮的燈管，以免眼睛受傷，必要時，應用普通玻璃(戴眼鏡)或透光塑膠片，作為防護面罩，因為紫外線幾乎無法透過普通玻璃或透光塑膠片。千萬勿錯用石英玻璃，一旦受傷，不必驚慌，面部灼傷，幾天后表皮脫落，不治而愈。眼睛受傷會紅腫、流淚、刺痛，約三、四天才能痊愈。不論如何，萬一遇到傷害，建議立即到醫生處求診。
二.紫外線殺菌器的連接
1.管路連接
① 確定安裝地點(紫外線殺菌器應靠近出水點,以免影響使用效果),管路按《標準管路聯接》圖要求施工
② 紫外線殺菌器進出水口必須安裝控制閥門，并安裝旁通管路。
③ 管路所配連接法蘭和控制閥門的工作壓力等級不能低于產品的設計壓力(不低于0.6MPa)。
④ 管路與紫外線殺菌器連接時不能產生應力變形影響石英玻管的安裝和密封。
⑤ 待連接進出水口法蘭之前將紫外線殺菌器進出水口防塵貼去除,注意防雜質進入紫外線殺菌器腔體內部。
⑥ 管路連接完畢后，通水檢驗各聯接處及紫外線殺菌器本體有無滲漏。
當心：連接管路時不要讓鐵屑、焊渣和其它雜物落入紫外線殺菌器腔體內。
注意：當通水檢驗時壓力必須達到使用壓力，且不超過設計壓力。
建議：為防止水中雜質損壞和污染石英套管，在紫外線殺菌器進水端建議安裝過濾器。
建議：為保證在突然停電情況下,未經處理的水不流入用水區,在紫外線殺菌器出水端、建議安裝電磁控制閥。
三. 紫外線殺菌器安裝注意事項
紫外線殺菌器通過支撐腳的螺孔用螺栓緊固于基礎之上,并在接線端處預留空間安裝石英套管和紫外線燈管。采用40W、87W燈管的請預留1米空間.采用75W、155W、240W、320W燈管的請預留2米空間，用來更換安裝燈管。帶氣動清洗裝置的必須預留氣缸運動空間600mm。不帶氣動清洗的紫外線殺菌器可不作考慮。
警告：紫外線殺菌器應嚴格接地，防止漏電造成觸電事故。
請盡量靠近使用點安裝
注意：吊裝和搬運反應器請保護不銹鋼表面，以免影響使用和外觀。

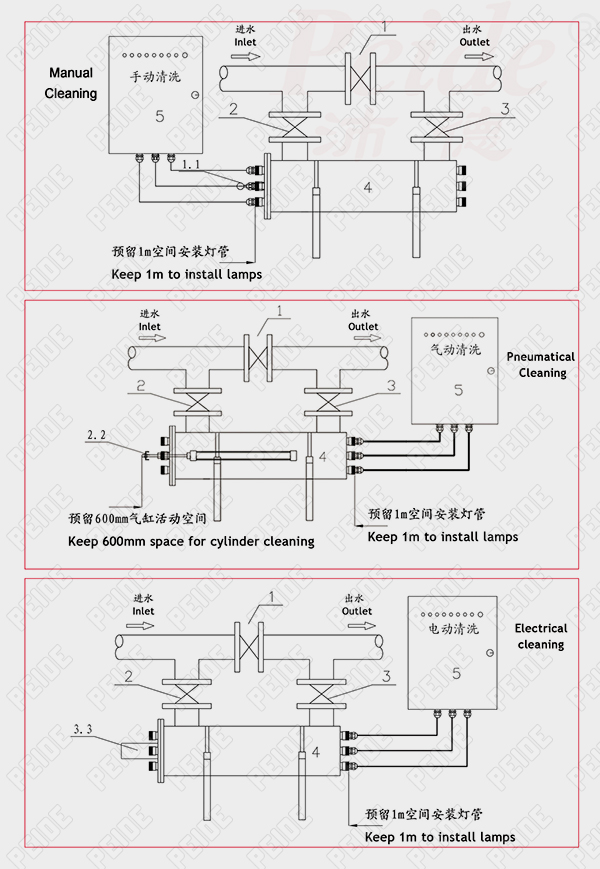

四.紫外線殺菌器安裝示意圖
下圖注釋：
1.1 手動清洗紫外線殺菌器
2.2 氣動清洗紫外線殺菌器
3.3 電動清洗紫外線殺菌器
圖示注：1.旁通控制閥 2.進水控制閥 3.出水控制閥 4.反應器 5.電控箱
電控器
注意：電控器與紫外線殺菌器的腔體導線相距可達2米（不宜超過5米），以免影響正常使用。設備內部都做接地處理，客戶電源務必接地。
由于紫外線殺菌器出廠已安裝了石英套管，并且已對紫外線殺菌器進行了水壓測試，因此無需再拆下石英套管待系統試壓之后可按以下步驟直接安裝燈管。

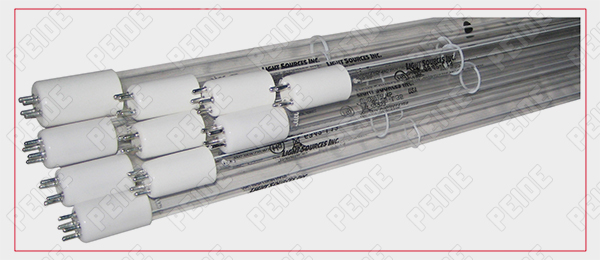

五.紫外線殺菌器燈管

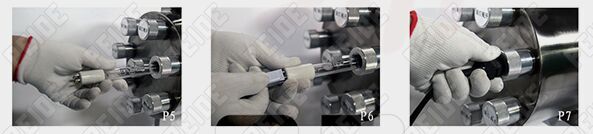

六.紫外線殺菌器燈管安裝順序
1.取下密封壓蓋貼紙。將燈管小心的從包裝盒中取出,如燈管表面有污垢、手印等用酒精擦拭后緩慢裝入石英套管內(燈管從密封端蓋開口處進入，無需取下密封端蓋),預留約20mm在石英套管外部。注意：燈管插頭朝外。
2.一只手握住燈管陶瓷部分，另一只手將電源插座插入燈管插頭。注意：插頭插座有方向性，注意正反方向，否則插不進。
3.緩慢地將整支燈管裝入玻管中，并且要使燈管處于腔體中間位置。
4.防水接頭根部螺紋旋入金屬密封端蓋螺孔并擰緊，注意不能松動密封壓蓋，使燈管處于腔體中間位置，旋緊防水接頭的螺母，把電線壓緊，使電線不能拉動。
5. 注意：①燈管清洗時必須用無水乙醇清洗，表面不能有污垢，以免影響紫外線的通過。
②安裝燈管時應戴專用手套。
