定壓補水裝置采用一電位器設定壓力（也可采用面板內部設定壓力），采用一個壓力傳感器（反饋為4~20mA）測試管網中壓力，壓力傳感器將信號送入變頻器PID回路，PID回路處理之后，送出一個水量增加或減少信號，控制馬達轉速。如在一定延時時間內，壓力還是不足或過大，則通過變頻器作工頻/變頻切換起動另一臺水泵，使實際管網壓力與設定壓力相一致。另外，隨著用水量的減少，變頻器自動減少輸出頻率，達到了節能的目的。

1、當設備處于自動控制時，全系統需增壓。由P0水泵通過變頻器變速運行至工頻工作，水先進入補氣罐，后通過止回閥流入氣壓罐，罐內壓力增大，通過出水管道流入管網。

2、當用水量繼續增大，大于P1水泵工頻工作時，遠傳壓力表繼續發出信號，接通P2水泵，P2水泵隨用水量增大，同樣由變頻至工頻工作，若此時流量和壓力仍不能滿足需要時，則可繼續增加P3水泵工作，以滿足全系統的需要。

3、若此時壓力已滿足，則P2水泵由工頻轉變成變頻工作，直至停泵為止。P1水泵同樣如此。

4、當用水量等于零時，系統壓力保持不變的情況下，水泵停止工作，依靠罐內壓力繼續供水，維持系統壓力，達到了節省電能作用。

技術參數

·流量范圍：0～5000m3/h 環境濕度：0～50℃

·壓力范圍：0～2.0Mpa 環境溫度：≤90%

·控制功率：≤350kw 電源：380V×（1±15%）

·壓力調節精度：≤0.01 Mpa 蓄能穩流器容積：0.5m3～50m3

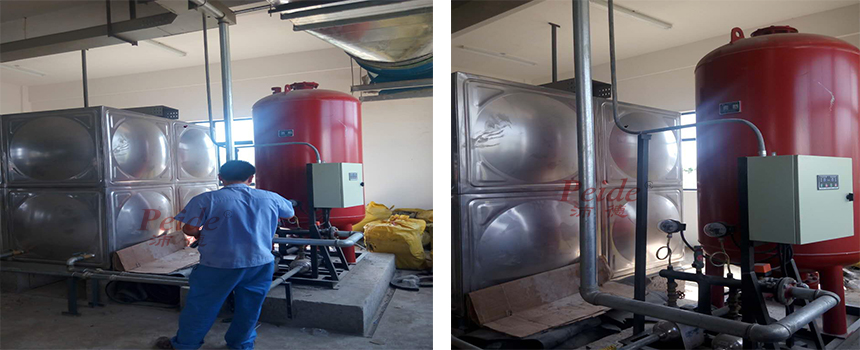

定壓補水裝置罐本體不承壓屬常壓容器──隔膜與鋼罐夾層有一通氣管，故隔膜腔內水亦處于常壓，便于補水及排氣。

定壓補水裝置罐體有效容.積.率高達90％──隔膜外表與鋼罐內壁可緊貼故有效容.積.率高，致使外形小，而充氮隔膜罐一般有效容.積.率僅30％，即外形要大三倍。

定壓補水裝置隔膜柔性佳，撓曲疲勞試驗達45萬次，允許持續溫度70℃以下，短時間允許達120℃。

適用范圍

采用變頻定壓補水裝置，具有節能，壓力穩定，運行可靠，操作簡單，占地少，噪音低，無污染，投資低，效益高等優點。廣泛應用于：

1、 居民區、住宅樓、村鎮的集中生活供水系統。

2、 各種類型中.央.空.調的循環泵、冷卻水供應系統。

3、 高層建筑、賓館、飯店等生活供水系統。

4、 綜合市場、寫字樓、商務樓生活供水系統。

5、 高層建筑熱水供給和熱水采暖系統與消防給水系統。

6、 工礦企業的生產、生活供水、恒壓流量供水工藝流程等。

7、 各類自來水廠與現代農業灌溉。

本文出自常州沛德水處理設備有限公司，轉載請注明出處
